Del movimiento de la mano a la pantalla: así funciona una palanca de control

Volver al índice

Mover a un personaje con suavidad, apuntar con precisión o acelerar poco a poco en un juego de carreras depende de una pieza pequeña que casi siempre pasa desapercibida. El joystick analógico convierte el movimiento de un dedo en una señal que la consola, la computadora o una placa electrónica pueden interpretar.

A diferencia de un botón, una palanca detecta dirección e intensidad. Por eso permite caminar despacio al inclinarla apenas o correr al llevarla hasta el borde.

¿Qué es esta palanca y para qué sirve?

Un joystick es un dispositivo de entrada que detecta movimiento en dos ejes. El eje X corresponde al desplazamiento horizontal y el eje Y al vertical. Cuando ambos trabajan al mismo tiempo, la palanca también reconoce diagonales.

En los controles de consola suele llamarse thumbstick porque se maneja con el pulgar. Sirve para mover personajes, cámaras, vehículos o punteros.

La diferencia frente a una cruceta está en la cantidad de información. Una cruceta reconoce direcciones definidas. La palanca mide cuánto se mueve desde el centro, lo que permite variar la velocidad o hacer correcciones pequeñas.

Historia y evolución en los videojuegos

La historia del joystick está ligada al crecimiento de los juegos en tres dimensiones. Cuando los escenarios 3D ganaron espacio, hizo falta una forma más precisa de desplazarse.

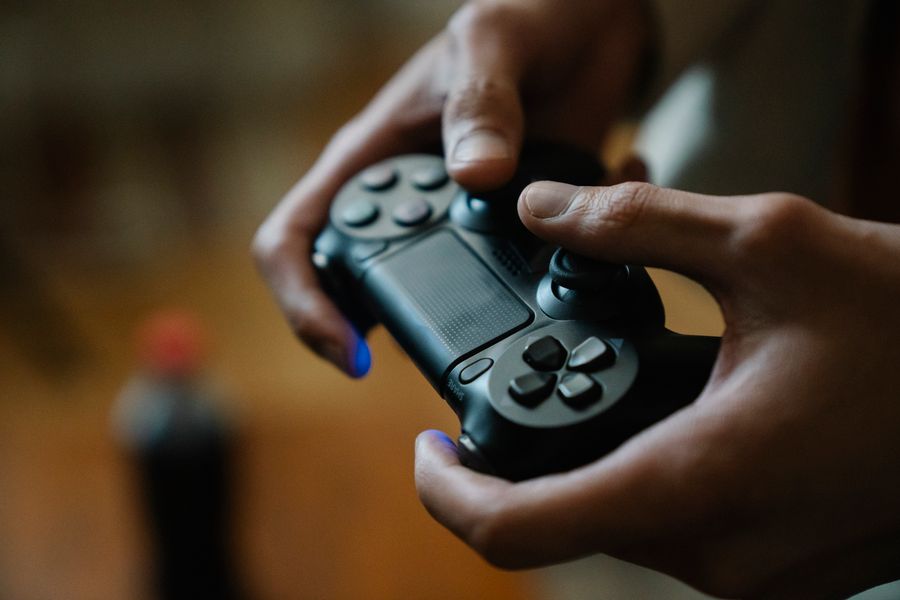

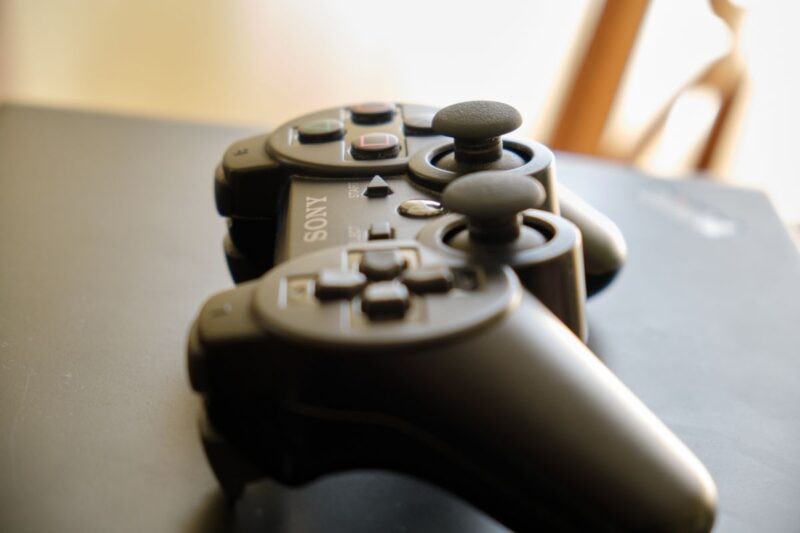

El control de Nintendo 64 ayudó a popularizar el stick. Poco después, PlayStation incorporó dos palancas y consolidó esa disposición con el DualShock: una para mover al personaje y otra para controlar la cámara.

Xbox adoptó el mismo principio con una distribución asimétrica. La idea se mantuvo: separar movimiento y visión para dar más libertad.

Funcionamiento interno: potenciómetros y movimiento

Para entender cómo funciona esta pieza hay que mirar su interior. Los modelos tradicionales suelen utilizar dos potenciómetros, uno para cada eje. Un potenciómetro cambia su resistencia eléctrica según la posición de una pieza móvil.

Cuando la palanca se mueve hacia la izquierda o la derecha, modifica el potenciómetro del eje X. Al subir o bajar, cambia el del eje Y. El sistema genera dos señales eléctricas que indican la posición.

En el centro, ambos ejes quedan cerca de su punto medio. Al mover la palanca, el valor sube o baja y el procesador convierte esa lectura en una acción.

Muchos módulos también incluyen un pulsador debajo de la palanca, que funciona como un botón adicional.

¿Qué hace el conversor ADC?

Las señales de los potenciómetros son analógicas. Una computadora o un microcontrolador trabaja con información digital. Ahí aparece el conversor analógico-digital, conocido como ADC.

El ADC toma el voltaje y lo convierte en un número. En una placa como Arduino Uno, una entrada analógica clásica representa la lectura con valores de 0 a 1023. Si la palanca está centrada, lo normal es obtener un valor cercano a la mitad.

Así se consigue un movimiento progresivo. El sistema no recibe solamente “izquierda” o “derecha”, sino muchas posiciones entre ambos extremos.

Diferencias entre una palanca analógica y una digital

Un control digital trabaja con estados concretos. Un botón está presionado o suelto; una dirección está activa o no. La palanca analógica, en cambio, ofrece valores intermedios.

En un juego de carreras, una entrada digital solo podría ordenar girar o no girar. Una analógica permite hacer una corrección pequeña o mantener una curva suave.

Eso no significa que lo digital sea peor. Para menús, juegos de lucha o acciones que necesitan direcciones exactas, una buena cruceta puede ser más cómoda. Por eso los mandos actuales mantienen ambos sistemas.

Problemas comunes: el drift

El drift del joystick aparece cuando el sistema detecta movimiento aunque nadie esté tocando la palanca. El personaje puede caminar solo o la cámara desplazarse lentamente hacia un lado.

Una causa común es el desgaste de los componentes. También puede haber suciedad, una calibración incorrecta o pequeñas variaciones alrededor del centro. Los juegos suelen usar una zona muerta para ignorar movimientos mínimos, pero si la desviación aumenta, el problema se nota.

Antes de reparar, conviene probar la calibración, actualizar el control y comprobar si la falla aparece en varios juegos. Si continúa, puede ser necesario reemplazar el módulo.

Cómo conectar un joystick a Arduino

Un módulo de joystick Arduino suele tener cinco conexiones: alimentación, tierra, salida del eje X, salida del eje Y y un pin para el pulsador. Las dos salidas analógicas pueden conectarse a A0 y A1.

La placa lee cada eje con analogRead(). Después, los valores pueden mostrarse en el monitor serial para observar cómo cambian al mover la palanca. Cerca del centro deberían quedar alrededor del punto medio.

Un programa básico puede leer ambos ejes así:

• int x = analogRead(A0);
• int y = analogRead(A1);
• Serial.print(x);
• Serial.print(" ");
• Serial.println(y);

Con eso ya es posible mover un cursor, controlar un motor o dirigir un robot sencillo.

Ejemplo práctico: controlar un servomotor

Una aplicación fácil de entender es el control de servomotor. Un servo gira dentro de un rango determinado y recibe una orden de posición.

Para relacionarlo con la palanca, primero se lee uno de los ejes. Después se transforma el rango de entrada en un ángulo. Si la lectura va de 0 a 1023 y el servo trabaja entre 0 y 180 grados, la función map() permite hacer la conversión.

Al mover la palanca hacia un lado, el servo gira en una dirección. Al llevarla hacia el otro, cambia de posición. El mismo principio puede aplicarse a brazos robóticos y cámaras móviles.

Preguntas frecuentes sobre este tipo de palancas

¿Todos los controles usan potenciómetros?

No. Son muy comunes, pero existen tecnologías alternativas, como sensores magnéticos, que buscan reducir el desgaste.

¿Por qué una palanca no marca exactamente el centro?

Los componentes tienen pequeñas variaciones. Por eso los sistemas usan calibración y zonas muertas.

¿Se puede usar un módulo de consola directamente con Arduino?

Depende del modelo. Para aprender, es más sencillo utilizar uno pensado para prototipos.

La pequeña palanca de un mando resume una idea interesante: un movimiento físico se convierte en números y luego en una acción precisa. Entender ese recorrido ayuda a comprender mejor los controles de videojuegos y abre la puerta a proyectos donde una posición del pulgar puede dirigir motores, robots o mecanismos completos.
